自作パソコン11号機構築
June 5 '14
 デスクトップ向け、第四世代Coreプロセッサー(開発コード名:“Haswell”)が上市されて興味を持っていました。今回、Core i7-4770Kを選んで自作パソコン11号機として構築するにあたり、保管していた電源とHDDはそのまま転用し、それ以外は全て新規に購入しています。この自作パソコン11号機は写真の現像・レタッチやビデオ編集などがスムースにできることが第一、ゲームなどはまったくしないのでその点を考慮して各パーツ類を選定しています。OS(Windows 8.1 Pro)やアプリケーションソフトなどは全てSSDにインストールして今までのように高速化を図りました。なお、PCケースについては今まで殆どが、Abee製のアルミニューム構成のものを使用していましたが、価格を切り詰めることから1万円以下の今回の製品を選んでいます。でも、外観も中身もなかなかよくできた製品で、むしろ使い勝手は今まで以上のものがありました。以前はPCケースだけで4万円以上もするのを使ったことがありますが、あまりにもオバークオリティのような気がしてきました、趣味の問題でしょうが・・・。 自作パソコン11号機の構築は準備を入れて、約一日で終わり、OS(Windows 8.1 Pro) のインストールから各種アプリケーションソフトのインストールと進み、各パーツ類のドライバーも最新のものに更新し完全に使えるまで、約2日を要しました。この自作パソコン11号機は省エネタイプであり、性能も十分と思われるので、サブパソコンというよりメインパソコンとして今後活用していきたいと思っています。その性能面はこれから色々なソフトを用いて調べていけるでしょう。

自作パソコン11号機の構築開始・・・PCケース(Enermax ECA3310B-W、ミドルタワー)

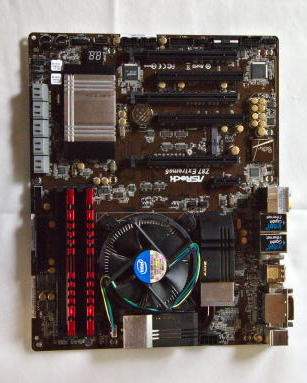

CPUとメモリをセットしたマザーボード          電源、HDD、BDを取り付けたケース内にセット


各種ケーブル類を繋ぎ、結線して完成

完成・・・前面                           後面


自作パソコン11号機構築の構成
種別 メーカー名 製品名 価格 購入先
CPU Intel Core i7 4770K  BOX

・動作周波数 : 3.5GHz
・コア数 : 4 cores/8 Threads
・キャッシュ : 8M
・ソケット形状 : LGA1150
・グラフィック機能 : Intel HD Graphics 4600
・TDP : 84W
・ファン : 付属

33,954.- ドスパラ
マザーボード ASRock製 Z87 Extreme6

・ソケット 形状; LGA1150
・新第4世代、および、第4世代 Intel® Core™
 i7/i5/i3/Xeon®/Pentium®/Celeron® プロセ ッサーに対応
・A-Style : ホームクラウド, Purity Sound™, HDMI-In
・プレミアムゴールドコンデンサ設計, デジタル電源, 12 電源フェーズ設計, Dual-Stack MOSFET
・デュアルチャンネル DDR3 2933+(OC) 対応
・3 x PCIe 3.0 x16, 1 x PCIe 2.0 x1, 1 x mini-PCIe
・AMD Quad CrossFireX™, 3-Way CrossFireX™およびCrossFireX™ ・NVIDIA® Quad SLI™、SLI™ をサポート ・グラフィックス出力オプション : DVI-I, HDMI, DisplayPort
・Intel® デュアルギガビット LAN、チーミング機能 付き
・7.1 チャネル HD Audio およびコンテンツ保護機 能 (Realtek ALC1150 オーディオコーデック),   DTS コネクトに対応
・10 x SATA3, 1 x eSATA, 8 x USB 3.0, 7 x   USB 2.0
・1 x 前面 USB 3.0 パネル、2.5" HDD/SSD ラ ック付き, 1 x リアパネルに USB 3.0 用ホルダ
・A-Tuning, XFast 555, イージードライバインストーラ, FAN-Tastic Tuning, USB キー

15,250.- ドスパラ
メモリ G.SKILL RipjawsX F3-12800CL10D-16GBXL

・DDR3 PC3-12800 8GB 2枚組=16GB
・クロック:1600MHz
・None-ECC
・SPD スピード:1333MHz
・SPD電圧:1.50V

18,334.- ドスパラ
ストレージ  [SSD]
ADATA








[HDD]
Seagate


XPG ASX900S3-256GM-C [256GB 2.5インチ]

・Serial ATA(1.0~3.0)接続/256GB
   (Serial ATA 6Gbps対応)
・搭載フラッシュメモリー MLC
・読み取り速度(MB/s):550 書き込み速度   (MB/s):530
・Trim、NCQ、S.M.A.R.T.の各コマンドに対応

Barracuda 7200.12 ST31000528AS

・SerialATA2  3Gb/s  NCQ
・HDD 1000GB/7200rpm / 32MB cache
・HDCP対応
・データ転送速度125MB/sec

Barracuda 7200.11 ST3750330AS

・SerialATA2  3Gb/s  NCQ
・750GB /7200rpm / 32MB cache
・HDCP対応 (HDDは保管品を活用)



13,009.-







7,980.-





11,500.-




ドスパラ






ツクモ
 Internet
  Shop




フェイス


BD/DVD/CDドライブ パイオニア BDR-209XJ/WS

・【書込みスペック】BD-R×16、BD-R DL×14、   BD-R LTH×8、BD-R TL×8、BD-R QL×7
・【読出しスペック】BD-ROM/R×12、   BD-ROM/R DL×8、BD-R LTH×8、BD-R  TL/QL×7 等
・バッファーメモリーサイズ : 4 MB
・ WIndows8.1対応

10,190.- アマゾン
PCケース Enermax ECA3310B-W (ミドルタワー)

・対応規格 : ATX、Micro ATX
・5.25インチベイ 3×Exposed
・3.5インチベイ 7×Hidden
・2.5インチベイ 4×Hidden
・ケースファン:3基 (Front 2×12cm  Rear 1×12cm)Option =Top or Bottom)

7,560.- PC Depot
電源 Abee S-550-EB

・ATX12V Ver.2.2準拠(SSI-EPS12V互換)
・150mm×86mm×150mm
・ファン 静粛型120mm(自動制御機能)
・定格出力 550W (電源は保管品を活用)

11,500.- PC Depot
液晶ディスプレイ  BenQ Japan  27型LCDワイドモニター GW2760HM (ノングレア・・・非光沢、フリッカーフリーバックライト搭載)

・解像度1920×1080ドット
・入力端子 HDMI x1 ミニD-sub15ピンx1 DVI-D x1
・輝度300CD/㎡
・コントラスト比3000:1 (DCR:2000万:1 )
・応答速度12ms(GTG 4ms)
・視野角左右178度 上下178度
・1Wx2のマルチメディアスピーカーを搭載


25,602.-
(別途購入)
アマゾン
PCスピーカー  Bose  PC用スピーカー Companion2 III BK

・形式 アンプ内臓
・DSP(デジタル・シグナル・プロセッシング)方式採用
・外部音声入力 3.5mmステレオミニジャック x2
・ヘッドホン出力 3.5mmステレオミニジャック x 1
・最大消費電力 22W


10,800.-
(別途購入)
アマゾン
OS Microsoft Microsoft Windows 8.1 Pro 64Bit
          ↓
Microsoft Windows 10 Pro 64Bit アップグレード (15.9.20)
Yahoo! オークション
その他        キーボード、マウスはロジクール品 5,000.- ネットショップ

ベンチマーク結果

SSD(256GB)のベンチテスト                  HDD(1TB)のベンチテスト


 Z87 Extreme6のA-チューニング画面の一部を表示。A-チューニングはなかなか使いやすく、UEFIのアップデートなどもデスクトップ上から簡単にできます。

System Info画面

Live Update画面

UEFI-Main画面のスクリーンショット・・・F12を押すとスクリーンショットができる

UEFI-H/W Monitor画面のスクリーンショット
