自作パソコンHTPC2号機構築
Mar. 8 '19
 HTPC機(ホームシアターPC)をもう一台構築しようとして作業するも、電源ONの時点でディスプレイ上にNO SIGNALが出て一向に前に進みませんでした。最初に構築したときは採用したマザーボードが取り付けたCPUに対応してなかったということが分かり再度、マザーボードとCPUを選んで構築しました。採用したマザーボードは第8、9世代のCPU対応とあったので、ごく最近上市されたばかりの第9世代CPUを用いて構築したのです。ところが、やはりディスプレイにNO SIGNALの表示が出てOSのインストールまで進みませんでした。また、いろいろ調べてみて分かったことは、第9世代対応といっても、ごく最近上市されたばかりのCPUはBIOSバージョンが追いついてなく、マザーボードのバージヨンアップが必要だったのです。BIOSのバージョン更新は何度も経験があるのでできますが、このマザーボードを動かすCPUが手元になかったのでその作業はムリでした。よって、マザーボードはそのまま使うとして、同じ第9世代CPUでそのマザーボードのBIOSバージョンに対応するものを再度選んで構築したのです。そのことで、ようやく自作パソコンHTPC2号機が完成し、今その機能を確かめているところです。今のところ問題なく動いています。これでしばらくは、自作パソコンの構築からお別れしましょう。

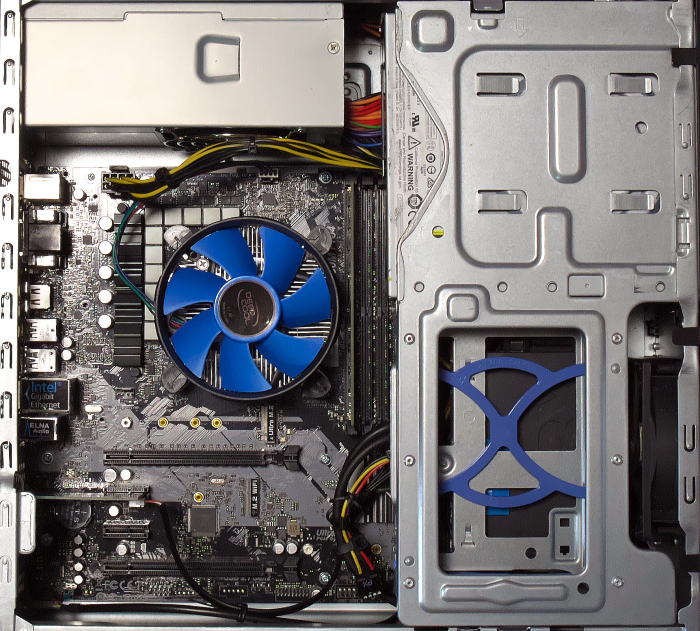

自作パソコンHTPC2号機完成内部

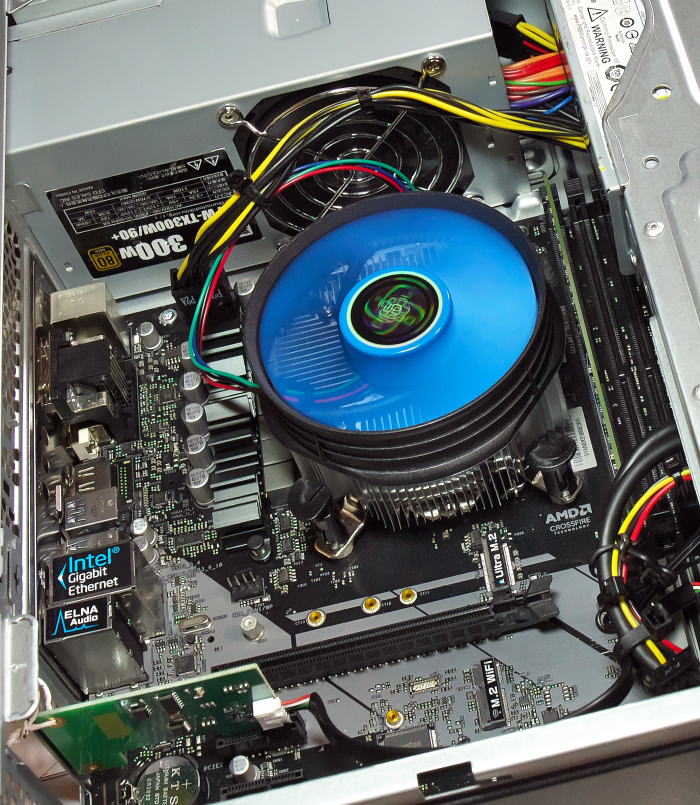

マザーボード部を拡大

自作パソコンHTPC2号機の構成
  種別 メーカー名                    製品名   価格  購入先
CPU Intel Core i5 9600K BX80684I59600K

・第9世代 インテル Core i5
・対応ソケット:LGA1151 ※intel 300シリーズチップセット搭載マザーボードでのみ動作可能
・コア数/スレッド数:6/6 動作クロック:3.7GHz 最大クロック(ターボブースト時):4.6GHz キャッシュ: 9MB
・TDP:95W
・対応メモリー:DDR4-2666/DDR4-2400/DDR4-2133 対応メモリーサイズ:最大64GB メモリーチャンネル:2「デュアルチャンネル」
・ECCメモリ対応:ECC非対応
・内蔵グラフィックス:Intel UHD Graphics 630 グラフィックスクロック(ベース)/(最大):350MHz/1.15GHz グラフィックス対応API:DirectX 12/OpenGL 4.5/Vulkan

32,630.- ドスパラ
マザーボード ASRock Z390M Pro4 Micro ATX

・LGA1151(第9・8世代)
・チップセット:Intel Z390
・フォームファクター:MicroATX
・PCI Express x16:1 PCI Express x1:2
・最大メモリ容量:64GB RAID機能:0/1/5/10
・USB 前面:[USB3.1 Gen1 Type-A] x4、[USB2.0] x3
背面:[USB3.1 Gen2 Type-C] x1、[USB3.1 Gen2 Type-A] x1、[USB3.1 Gen1 Type-A] x4

13,508.- ツクモ
メモリ Crucial PC4-21300(DDR4-2666) 8GB CT8G4DFS8266

・規格:PC4-21300 (DDR4-2666) 容量:8×1=8GB
・種類:288Pin DDR4-SDRAM Unbuffered DIMM

6,250.- 嘉年華
ストレージ  Crucial SSD 240GB  CT240BX500SSD1

・240GB SeqRead540MB/s SeqWrite500MB/s [4KBランダム  (QD32)] Read 非公開 / Write 非公開 [チップ] Micron 3D   NAND [インターフェイス] SATA3.0 内蔵2.5インチ 7mm

3,880.- 嘉年華
DVD/CDドライブ ASUS SATA接続内蔵型DVDディスクドライブ DRW-24D5MT

•DVD±R最大24倍速、DVD±R(2層)最大8倍速書き込み
•長期間の保存に向くM-DISCへの書き込みに対応
•非動作時に消費電力を最大50%抑える「E-Green」機能
•記録データの暗号化を行える「Disc Encryption II」機能
•ドラッグ&ドロップで簡単に書き込みを行える「  Drag-and-Burn」  機能
•Windows10対応 •バンドルソフト(サイバーリンク):『  Power2Go   8』
 この光ドライブは取り付け出来ず・・・一度仮配戦で繋いで使った 後に外す。

1,904.- アマゾン
PCケース ANTEC VSK2000-U3 Micro-ATX スリムPCケース

・ケースサイズ:W338mm×D380mm×H100mm 重量:約3kg
・5.25インチベイ:1(奥行170mmまでのショートドライブ) 3.5インチシャドウベイ:1 2.5インチシャドウベイ:1 ロープロファイル拡張スロット:4 拡張カードスペース:最大200mm
・対応CPUクーラー高さ:最大65mm 対応水冷一体型ユニット
・電源:- 対応電源:175mmまでのTFX規格電源
・対応マザーボード:Micro ATX / Mini ITX
・標準搭載ファン:フロント 1×90mmファン・・・電源にある4ピンペリフェラル(白4ピン)に繋ぐ、ただし、回転数は表示されない
・フロントポート:2×USB 3.0: 1×Audio in/out

5,350.- ドスパラ
電源 玄人志向 80Plus Gold 300W TFX電源 KRPW-TX300W/90+

•100V(90~132V) 50/60Hz 5A
・80PLUS Gold
・85x175x65mm
・8cm静音ファン
・OPP,OVP,SCP 【RoHS指令】対応
・ATX 24/20pin x1,ATX12V 4pin/EPS12V 8pin x1

5,643.- アマゾン
リモートスイッチ Richer-R ミニPCI/PCI-Eデスクトップ PCリモートコントロール

・簡単なインストール
・マザーボードへの直接挿入、Power On Wire 1本、Restart Wire 1本
2,079.- アマゾン
OS Microsoft Microsoft Windows 10 Pro 64bit クリーンインストール Yahoo! オークション
その他    キーボード、マウスは保管品 ネットショップ

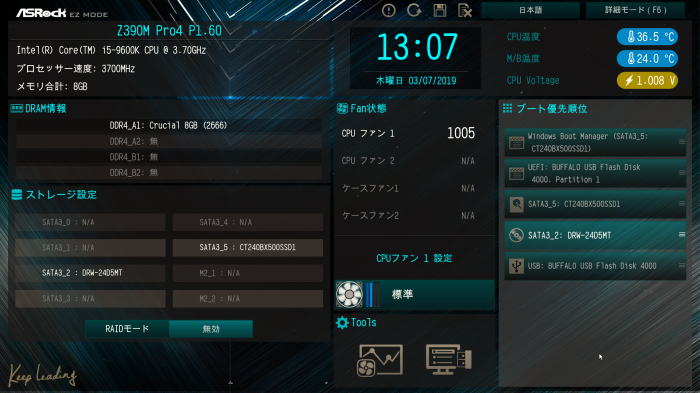

ASRock UEFI BIOS Utility-EZ Mode画面

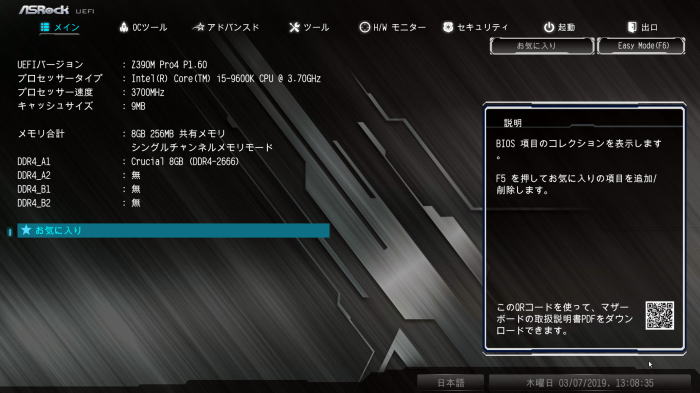

メイン

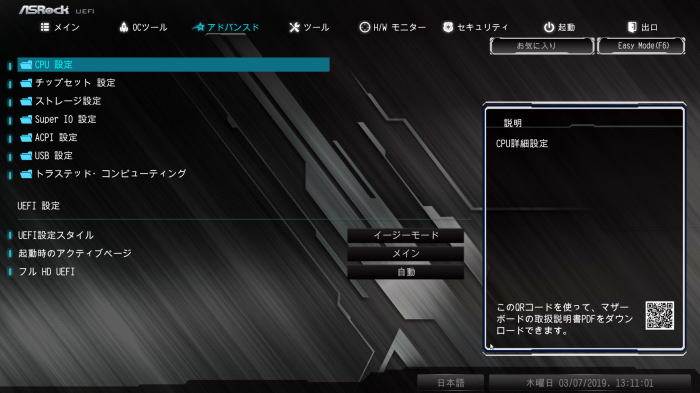

アドバンスド

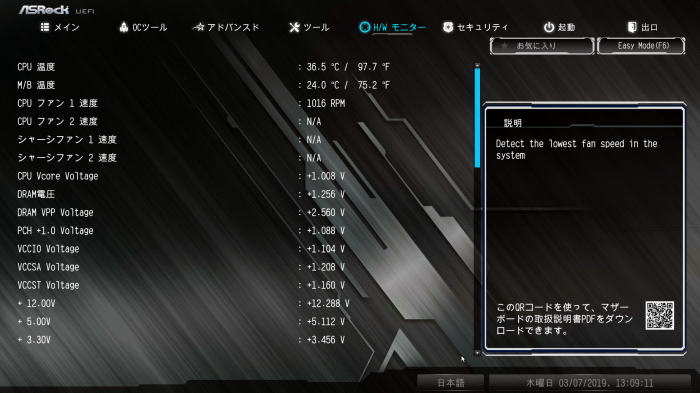

HWモニタ-

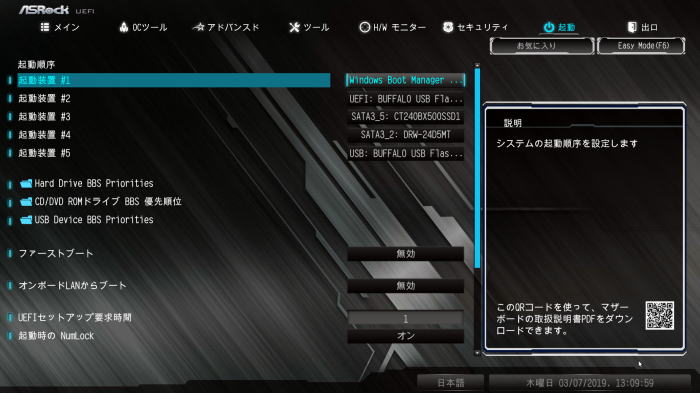

起動
