自作パソコン1号機構築
                                 Jan. 1 '08

 いよいよ自作パソコン1号機の組み立てです。慎重に丁寧に各パーツを組み立てますが、初めての経験なので勝手がわからずずい分戸惑いました。そして、いよいよOS(オペレーティングシステム)のインストールそして、各パーツのドライバーのインストールに進み正常に動作するかを見極めた上で最後にアプリケーションソフトのインストールということで一応の作業は終了します。が、問題はパソコンの組み立て以降電源を入れてBIOSの設定からOSのインストールまでが結構難解で一つ間違えてもうまく動作しません。この付近では何度か手に負えないトラブルが発生し、思案ここに極まりの心境で夜中に就寝するも眠れずといった何日かを過ごしました。そして、一番のショックだったことはあれほど慎重に丁寧に組み立てたはずのパソコンが電源を入れてもウンともスンともいってくれなかったことです。こんな複雑なシステムのどこが悪いのか、それを調べるのは至難の業であり一体どうしたらいいのか一日中悲嘆にくれていました。一日中頭を悩ましていた中、 この原因はパソコンのシステムでも中枢を担うマザーボードに原因があるのでは・・とふと頭をよぎり、そうだこのマザーボードはYahoo オークションで落札したもので新品ではなかったことを思い出しました。早速、出品者にメールで尋ねたところ、考えられる原因のいくつかを素早く返答してもらったのでマザーボード上のジャンパ部分(RTC RAMのクリア)を手順どおり変更する作業を行い、再度組み立てていざ電源ONすると・・ 快い通電の音がしたではないか、なんと嬉しかったことか子供にかえって小躍りしてしまいました。早速、RAW写真の現像・レタッチやビデオ編集に活用しています。

自作パソコン1号機の全体像

内部を正面から見る

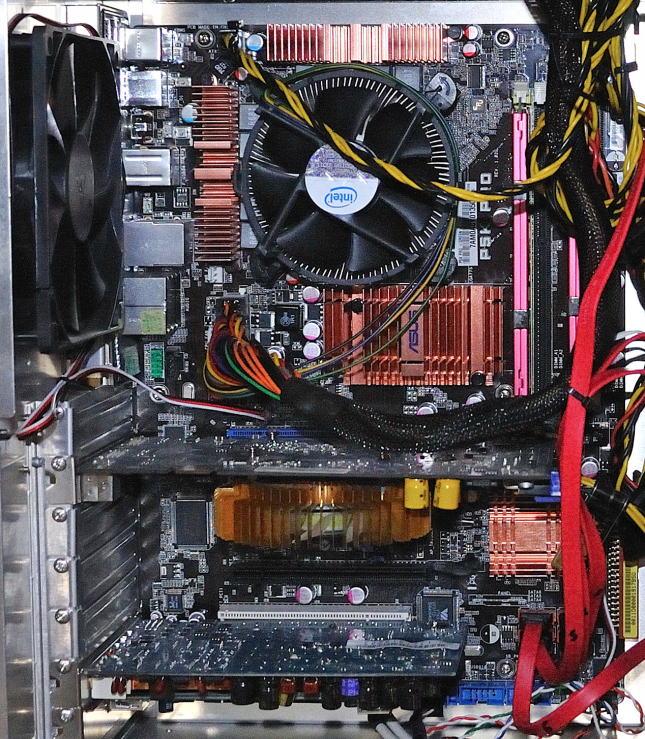

マザーボードを拡大・・・LGA775ソケット搭載でチップセットはIntel P35とICH9R装着

自作パソコン1号機の全景

自作パソコン1号機の構成

 このパソコンのコンセプトは巨大ファイル(デジタル一眼レフカメラで撮ったRAWデータ)をいかに早くレタッチ(現像)できるかということで、それに合った構成を考えてみました。私の使っているRAW現像ソフトはニコンのCapture NXというもので、RAWデータは10数MBの容量になります。これを高速で処理するにはCPUの高速化、メモリの大容量化さらに、HDDの速さや大容量化が選定の主眼となります。そのことから、マザーボードや電源類もそれに対応できるパーツを選びさらに、PCケースについも静音性や作業性、将来の拡張性も考慮、インテリア性でも見栄えのするアルミニウム合金素材のケースを選びました。 今回の自作パソコン1号機の大きな特徴はCPUにCore 2 Quadを採用して高速化し、メモリは4GB(ただし、パソコンでの認識は3.3MBです)の大容量パーツを装着さらに、大量の写真を保存したり処理するためにHDDの合計容量を2、000GB(2TB)という大倉庫を搭載、データの転送速度も考慮して製品を選んでいます。このHDDには一体何枚の写真が保存できるのでしょうか、計算するのが楽しみです・・・。さらに、サウンド機能をアップさせるため専用のサウンドカードを追加し、それに合わせてPCスピーカーも高性能な製品を選んで取りつけました。
<Feb. 8 '11 に役目を終え、パソコン内を整理し処分しました>

  種別 メーカー名            製品名    価格  購入先
CPU Intel Core2 Quad Q6600 リテールBOX品

・動作クロック(周波数) 2.40GHz×4
・FSB(フロントサイドバス)1066MHz
・L2 8MB(共有)4 基の実行コア組み込のインテル®Core™2 Quad プロセッサー
60、000.-(マザーボードとメモリを含む) Yahoo オークション
マザーボード ASUS製 P5KPRO・Core 2 Duo/Extreme/Quad,Pentium4/D/Extreme対応

・ソケット形状:LGA775M/B
・Intel P35/ICH9Rチップセット
・FSB1333/1066/800対応
・メモリ DDR2-1066(OC)/800/667対応
・8フェーズ電源&EPU搭載
・Audio機能 (On Board Audio)Realtek ALC 883、8-channel High-Definition Audio CODEC
・VGA機能:無し(別途ビデオカードが必要)
  - 同上
メモリ A-DATA PC2-6400/DDR2-800 CL5 2GBヒートスプレッダ付

・メモリ×2 計4GB
・動作クロック 400MHz
・速度:DDR800(800MHz)
・モジュール240pin DIMM
・メモリタイミング CL5-5-5-
  - 同上
HDD Seagate Tech Barracuda 7200.11 ST3750330AS×2

・SerialATA2  3Gb/s  NCQ
・750GB×2=15,00GB(1.5TB)
・7200rpm / 32MB cacheBarracuda 7200.10 ST3750630AS
・SerialATA2 / 500GB / 7200rpm               / 16MB cache
22、000.-×2=(44、000.-)(12、000.-)56、000.- パソコン工房ネット通販
グラフィックスボード (ビデオカード) ASUS EN8600GTS/HTDP/256M オリジナルファンモデル

・GeForce 8600GTS
・容量VRAM 256MB   バス幅128bit
・エンジンクロック 675MHz
・メモリクロック 2GHz
・NVIDIA SLI 対応
・バス :PCI Express X16
17、000.- Yahoo オークション
記録型DVD
    ドライブ
パイオニア DVR-215 Silver スーパーマルチドライブ

・DVD±R20倍速±R[DL]10倍速-RAM12倍速 Serial ATA接続シルバー[OEMベゼル]
・バッファ2MB
・液晶チルト機構
・Ultra DRA/ディスク共振スタビライザーエアインダクションスリット
7、000.- パソコン工房ネット通販
PCケース Abee AS Enclosure M4 EM4-S(ミドルタワー)

・対応規格 :Extended ATX、ATX、Micro ATX
・主素材:アルミニウム合金
・5.25インチベイ×4
・3.5インチベイ×1 (5.25インチベイ共用)
・3.5インチシャドウベイ×7
・ケースファン:2基 (120×120×25mm 約1000rpm)
・ドライブ搭載最大可能数:5.25inchドライブ×4
・3.5inchドライブ×1、3.5inchHDD×10基以上
※3.5inchHDD専用シャドウベイには最大で7台のHDDを搭載

38、000.- EC-JOY楽天市場店
電源 ZUMAX ZU-550Z

・ATX12V Ver.2.2準拠(SSI-EPS12V互換)
・150mm×86mm×160mm
・ファン 静粛型120mm(自動制御機能)
・定格出力 550W

9、000.- パソコン工房ネット通販
OS Microsoft Windows Vista Home Premium 正規版 26、000.- アマゾンネット通販
液晶ディスプレイ BenQ Japan 22型ワイド液晶ディスプレイFP222W

・解像度1680×1050ドット
・入力端子DVI-D(HDCP)、アナログRGB,HDMI
・輝度300CD/㎡  コントラスト比700:1
・応答速度5ms 視野角左右170度 上下160度

34、000.- ネット通販
その他    キーボード、マウス、PCスピーカーは一般品 10、000.- 家電量販店
